Пример 9

Определить сопротивление тяги и мощность электродвигателя .лебедки для волочения сетки с соломой при суммарной массе G_∑ =500 кг (рис. 125).

Рис. 125. К расчету мощности двигателя лебедки.

Исходя из условий работы и приняв по справочникам f₁ = 0,8 — коэффициент  сопротивления волочению сетки с соломой по стерне, б = 30° — угол подъема при волочении, z =2 — число поворотных блоков, х = 0,8 — скорость движения сетки, м/с, получим суммарное сопротивление тяги: W = W₁ + W₂ + W₃ + W₄ + W₅ + W₆, где сопротивление волочению W₁ = gG_∑(sinб+f₁cosб) =9,81·500 (sin 30° + 0,8cos 30є) = 5851 Н; сопротивление движению каната W₂ = 2f₂gqL = 2·0,3·9,81·0,24·100 = 144 H; сопротивление от изгиба каната и в подшипниках блоков W₃ = z (1 - з_б) S_наб = z (1 - з_б) k_cW₁ = 2(1- 0,95) 1,2 ·5851 = 702 Н, здесь з_б = 0,9 — к.п.д. блока; k_с = 1,2 — коэффициент, учитывающий дополнительные сопротивления; сопротивление от инерции груза и каната

здесь q = 0,244 — погонная масса каната, кг/м; t = 2 с — время разбега сетки; сопротивление в подшипниках барабана лебедки здесь f₅ = 0,2 — коэффициент сопротивления в подшипниках барабана;

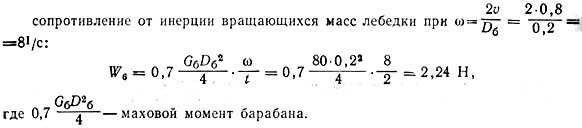

ш = 0,2 — коэффициент, учитывающий подтормаживание барабана; d = 0,04 и D_б = 0.2 м — соответственно диаметры цапфы и барабана:

Сложив все сопротивления, получим W = 5851 + 144 + 702 + 219,5 + 3,76 + 2,24 = 6922,5 Н. Пренебрегаем величинами W₅ и W₆ вследствие их малости. Мощность электродвигателя лебедки при з₀ = 0,8 — общем к.п.д. будет pавна

Выбираем электродвигатель А02-52-6, N=7,5 кВт при n_д = 970 об/мин и в = М_mах : M_д = 1,8.Определив частоту вращения барабана

найдем передаточное отношение механизма лебедки:

которое можно осуществить в варианте двухступенчатого редуктора.
